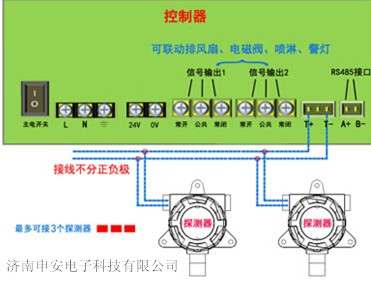

產品接線圖:

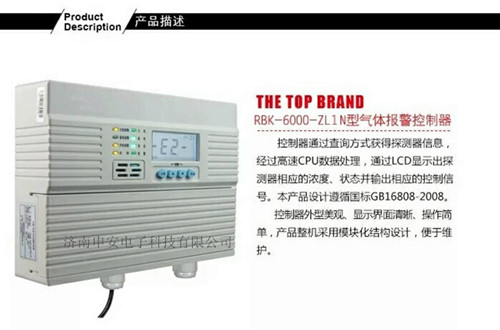

產品概述
RBK-6000-ZL1N型可燃氣體報警器，是一款功能實用、操作方便的可燃氣體報警控制器，可與我公司的RBT-6000-ZL系列氣體探測器配套組成工業用可燃氣體報警系統。
RBK-6000-ZL1N型為非防爆產品，可接探測器個數為1-3個，主機應安裝在非防爆場合，采用壁掛式安裝，安裝位置距離地面160cm左右。
產品特點
液晶顯示，全中文菜單操作；

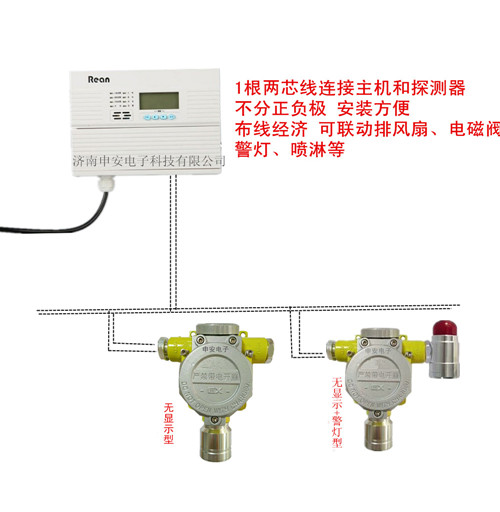

單回路2總線通訊，信號無極性設計，具有自動保護功能，系統抗干擾能力強，布線經濟，安裝方便；
自動故障檢測，能準確指示故障部位及類型；
RS485總線通訊接口（選配，標準Modbus/RTU協議），能實現與上位機控制系統聯網，實現異地監控，大大提高可監控的及時性、準確性。
內置2組繼電器觸點信號輸出，可聯動控制排風扇或電磁閥等設備。聯動信號可手動或自動輸出。

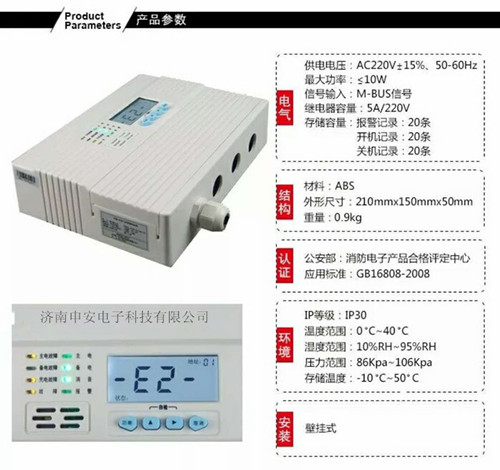

產品參數
安裝方式：非防爆場合的壁掛式安裝
工作電壓：主電：AC220V±15%,50Hz±1%
備電：3.7VDC/2200mAH
功 耗：≤10W
工作溫度：-20℃～+55℃
工作濕度：≤93%RH
容 量：1-3
信號傳輸：DC18-36V
連接線纜：≥RVS 2*2.5mm2(雙絞線)
信號傳輸距離：≤800m
報警方式：聲、光報警
聲音報警：分故障報警，濃度報警兩種不同的聲音。
光 報 警：通過LED顯示出系統狀態（報警、故障）、電源狀態（主電故障、備電故障、充電故障）。
輸 出：兩組繼電器輸出（容量：5A/250VAC或5A/30VDC）其中聯動1默認為常保持無源開關量，聯動2默認為脈沖無源開關量(左邊繼電器為聯動1,右邊繼電器為聯動2)。
上位通訊接口：RS485總線通訊接口（選配，支持Modbus/RTU協議）
故障代碼：“E1” 當前地址探測器傳感器故障
“E2” 當前地址探測器通訊故障
“E8” 連接探測器的回路短路
外形尺寸：210mm×150mm×50mm
可燃氣體報警控制器的安裝方法:
安裝位置：非防爆場合，值班室或經常有人員出入的地方；
安裝高度：方便操作即可，一般選為距離地面1.6m左右的位置
安裝方式：
A、請在墻壁上打2個水平距離為180mm、直徑為6mm的固定孔。
B、用Φ6塑料脹塞把安裝板固定在墻壁上。
C、將控制器背面的安裝掛鉤懸掛在安裝板上

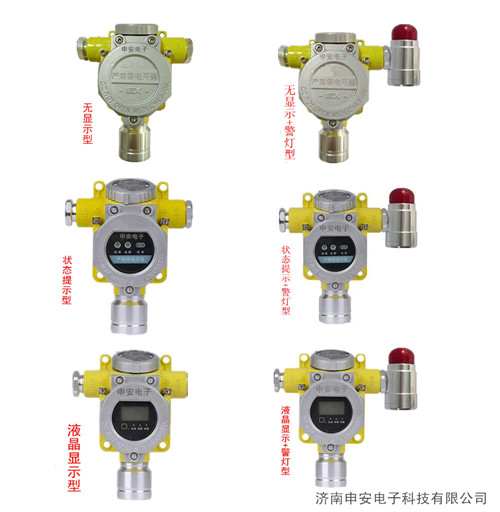

此款氣體報警控制器可配接以下六款氣體探測器(任選):
探測器的五大優點:
1、無顯示型:實時監測區域內的可燃或有毒性氣體濃度，并傳送數字信號到
氣體報警控制主機，無特殊要求，此款為默認出貨款。
2、無顯示+警燈型：增加了現場報警功能,當探測器探測到現場氣體濃度達到報警點時，現場防爆聲光報警燈和氣體報警控制主機同時啟動聲光報警功能，方便現場工作人員及時了解氣體泄漏情況,并快速處理。
3、狀態提示型：探測器上實時顯示所監測區域內的可燃或有毒氣體狀態，此款探測器適用于現場人員需要實時觀測氣體探測器實時狀態的場所.
4、狀態提示+警燈型：增加了現場報警功能,監測現場即可以了解氣體探測器的工作狀態,當氣體濃度達到報警點時,現場也可以看到聲光報警,便于現場工作人員及時了解氣體泄漏情況,并及時處理.
5、液晶顯示型：氣體探測器上可以實時顯示所監測區域內的氣體濃度，與氣體報警控制主機濃度值相同，此款探測器適用于現場人員需要實時觀測氣體濃度的場所.
6、液晶顯示+警燈型：增加了現場聲光報警功能,在氣體探測器監測現場即可以看到氣體泄漏濃度值,并且達到報警點時,也會(huì )有聲光報警,便于現場工作人員了解氣體泄漏情況,并迅速處理.

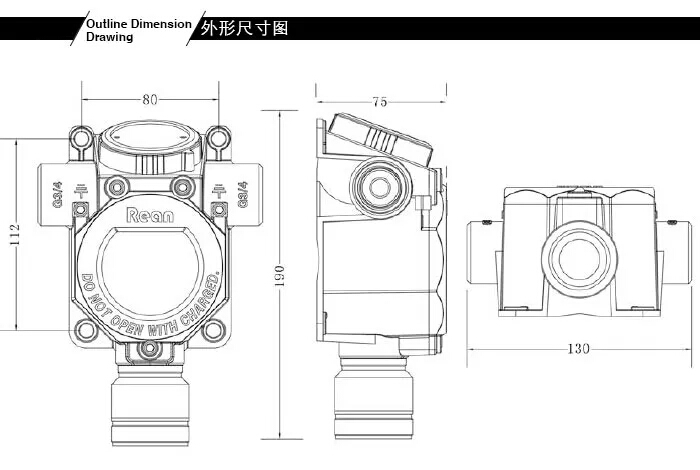

探測器尺寸:
可燃有害氣體報警器的探測器安裝方式有抱管安裝、墻壁安裝、支架固定安裝等方式。探測器的安裝原則：
可燃氣體探測器的有效覆蓋水平半徑：室內宜為7.5m，室外宜為15米。在有效覆蓋面積內可設置一臺探測器。
有毒氣體探測器與釋放源的距離：室外不宜大于2米，室內不宜大于1米。
探測器選點應選擇閥門、管道接口、出氣口或易泄漏附近方圓1米的范圍內，盡可能靠近，但不影響其他設備操作。
探測器應安裝在氣體容易泄漏、易流經的場所，及容易滯留的場所，安裝位置應根據被測氣體的密度、安裝現場氣流方向、溫度等各種條件來確定。
檢測甲烷、氫氣等比空氣輕的可燃和/或有毒氣體時，其安裝高度宜高出釋放源0.5~2m，且釋放源的水平距離宜小于5m。
檢測比空氣重的可燃氣體和／或有毒氣體時，推薦探測器安裝高度應高出地坪(或樓板面)0.3～0.6m，且與釋放源的水平距離宜小于5m。安裝過低易造成探測器進水；過高則超出了氣體易于積聚的高度。
檢測與空氣分子量接近且極易與空氣混合的有毒氣體(如一氧化碳)時，探測器應安裝于距釋放源上下1m的高度范圍內；有毒氣體比空氣稍輕時，探測器安裝于釋放源上方，有毒氣體比空氣稍重時，探測器安裝于釋放源下方；探測器距釋放源的水平距離不超過1m為宜。
可燃有害氣體報警器探頭的安裝位置是根據GB50493-2009《石油化工可燃氣體檢測報警設計規范》相關規定依據檢測氣體密度及風向確定探測器安裝位置應避免探測器安裝空氣流。
為了正確使用氣體探測器及防止氣體探測器故障的發生，請不要安裝在以下位置：
1、直接受蒸汽、油煙影響的地方；
2、給氣口、換氣扇、房門等風量流動大的地方；
3、水汽、水滴多的地方（相對濕度≥95%RH）；
4、溫度在-40℃以下或65℃以上的地方；
5、有強電磁場的地方。
